| مكان المنشأ: | Shenzhen, China |
| اسم العلامة التجارية: | SCED |
| إصدار الشهادات: | UL, CE |
| رقم الموديل: | TR20-01-BM0 |
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | Get latest price |
| تفاصيل التغليف: | Standard Export Carton |
| وقت التسليم: | 7-20 working days |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1KK poles each monthly |
| نوع: | لوحة جبل محطة كتلة ، كتل محطة حاجز ، كتل محطة الطاقة ، محطة كتلة الكهربائية | ملعب كورة قدم: | 9.50mm |
|---|---|---|---|
| عدد جهات الاتصال: | 2P-24P | مجموعة الأسلاك: | 24-12 awg |
| جهد فلطيّ مصنّف: | 600V | تيار مصنّف: | 20A |
| اللون: | أسود | تطبيقات: | ثنائي الفينيل متعدد الكلور ، محولات التردد ، موقع الخادم ، والتبديل ، وإمدادات الطاقة ، والإضاءة الك |
| تسليط الضوء: | panel mount terminal block connector,pcb mount terminal blocks,pcb mount terminal blocks |
||

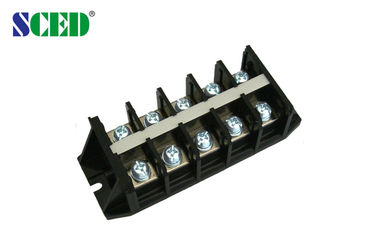

PCB Panel Mounted Terminal Block 2P - 24P High Voltage 600V 20A
Spec.
■Right angle wire inlet;
■Single Level;
Panel Mount on PCB Board
Tag: Barrier terminal blocks, Power terminal blocks, Electrical terminal Blocks
Applications:
PCB,
Frequency Converters,
Server Site, Switch,
Power Supply, etc..
Specifications:
|
UL Technical Data |
B |
C |
D |
|
Rated Voltage / Current V/A |
600 / 20 |
600 / 20 |
|
|
Wire Range AWG |
24-12 |
24-12 |
|
|
IEC Technical Data |
|
||
|
Overvoltage Category |
Ⅲ |
Ⅲ |
Ⅱ |
|
Contamination Class |
3 |
2 |
2 |
|
Rated Voltage / Current V/A |
800 /10 |
1000 / 20 |
1000 / 20 |
|
Rated Surge Voltage KV |
8 |
8 |
8 |
|
Rated Connecting Capacity mm2 |
2 |
||
|
Material |
|
||
|
Insulation Material / Inflammability Class |
PC / UL94, V-0 |
||
|
Conduction Board/ Plating |
Brass /Nickel Plated |
||
|
Screw / Plating |
Steel / Zinc Plated |
||
|
Other Data |
|
||
|
Stripping Length mm |
8-9 |
||
|
Screw Torque mm |
M3.5 /7-10 |
||
Feature Advantage:
1. Combined to be different positions
2. Products can be mounted on PCB
3. Marked with different labels, assembled with or without protection cover, added with or without all sorts of flat jumpers.
Competitive Advantage:
1. Stable good quality
2. Competitive price
3. Quickly response

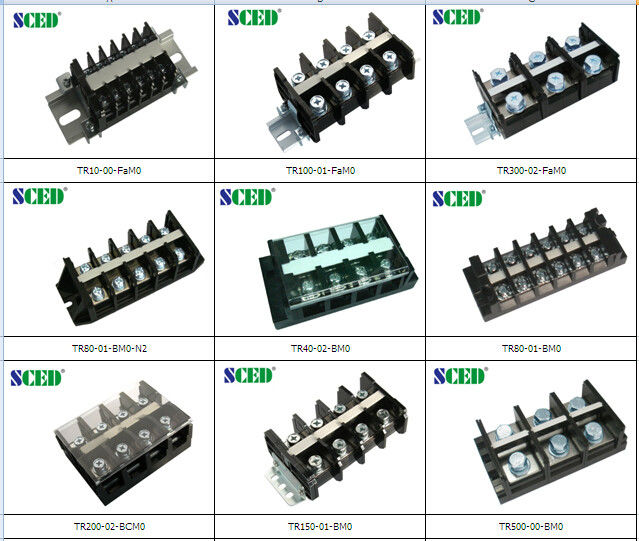

4. Full range products for selection
5. Flexible to design the exact part per customers’ demand
Standard color: Black. Other colors also available, please refer to below How to Order and select the color you want.
How to order:
Drawing:
