من خلال اللوحات الطرفية الكتل لوحة PCB صعود المسمار الاتصال M3
-
إبراز
كتلة محطة الأسلاك,تغذية من خلال الكتل النهائية
,feed through terminal blocks
-
عرض المحطة10.00 ملم
-
الفولطية/الحالية300 فولت/30 أمبير
-
السكنPA66/أول 94V-0
-
لونرمادي
-
أفسدM3/ فولاذ/ مطلي بالزنك
-
قفص المشبكالنحاس / مطلي بالنيكل
-
مكان المنشأشنتشن، الصين
-
اسم العلامة التجاريةSCED
-
إصدار الشهاداتUL, CE
-
رقم الموديلTR-4N-02
-
الحد الأدنى لكمية200 قطعة
-
تفاصيل التغليفكرتونة التصدير القياسية
من خلال اللوحات الطرفية الكتل لوحة PCB صعود المسمار الاتصال M3
من خلال اللوحات الطرفية الكتل لوحة PCB صعود المسمار الاتصال M3
1المسمار: M3 / الفولاذ / الزنك
2تستخدم في إمدادات الطاقة، فلتر الطاقة، والتحكم الصناعي
3من السهل تجميع لوحة مع سمك في غضون 10mm.
4درجة حرارة التشغيل: -40°C~+150°C
معايير الصورة والرسوماتالمواصفات:
|
البيانات التقنية |
ب |
ج |
د |
|
الجهد القياسي / التيار V / A |
300 / 30 |
|
300 / 10 |
|
نطاق الأسلاك AWG |
10-30 |
|
10-30 |
|
البيانات التقنية لـ IEC |
|
||
|
فئة الجهد الزائد |
Ⅲ |
Ⅲ |
Ⅱ |
|
فئة التلوث |
3 |
2 |
2 |
|
الجهد القياسي / التيار V / A |
500 / 32 |
630 / 32 |
1000 / 32 |
|
الجهد القياسي للكهرباء الكهربائية |
6 |
6 |
6 |
|
السعة القياسية للاتصال بالملم2 |
4 |
||
|
المواد |
|
||
|
مواد العزل / فئة قابلية الإشتعال |
PA66 / UL94 ، V-0 |
||
|
قفص المقبض / طبقة |
النحاس / المصفوفة بالنيكل |
||
|
لوحة التوصيل / طبقة |
النحاس / المصفوفة بالنيكل |
||
|
المسمار / الطلاء |
الفولاذ / الزنك المقوى |
||
|
بيانات أخرى |
|
||
|
طول التجريد ملم |
8 |
||
|
المسمار / عزم الدوران / lbf.in |
M3 / 5.3-7 |
||
التطبيقات:
1الـ (بي سي بي) ، محولات التردد،
2موقع الخادم، المفتاح، إمدادات الطاقة، الإضاءة الكهربائية، التحكم في الصناعة، الأتمتة، الطاقة الكهربائية،
3السكك الحديدية، الاتصالات، الأمن، المعدات الطبية، العسكرية، المصاعد، الخ
الميزة التنافسية:
- جودة جيدة مستقرة
- سعر تنافسي
- استجابة سريعة
- مجموعة كاملة من المنتجات للاختيار
- مرنة لتصميم الجزء الدقيق حسب طلب العملاء

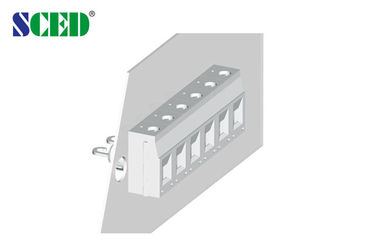

الصورة والرسم

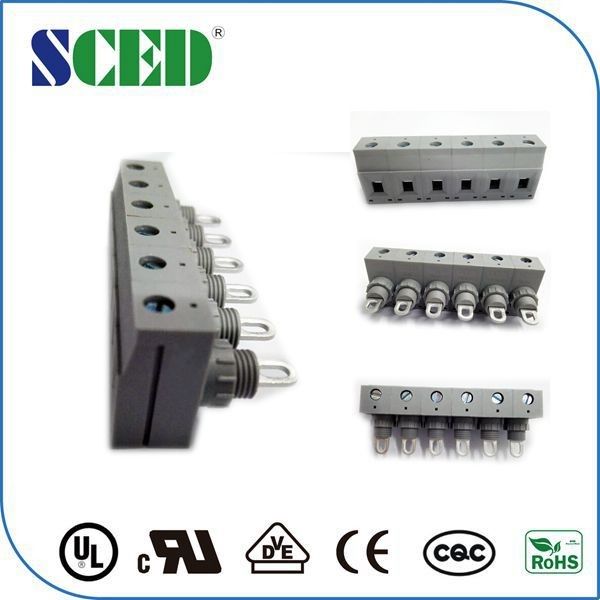

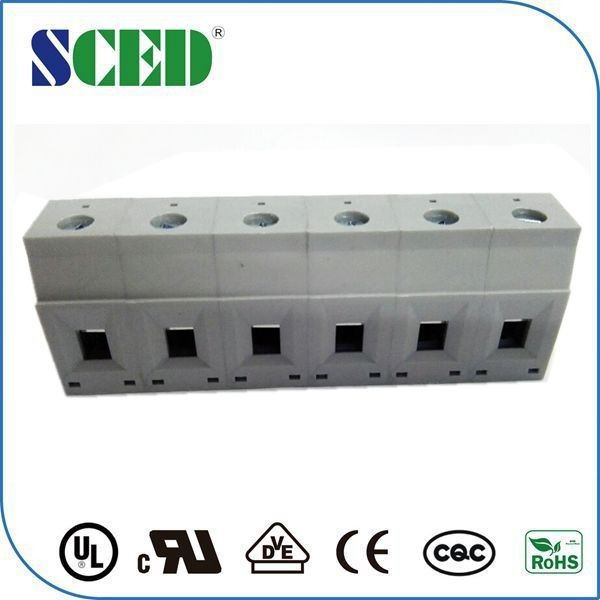

الصورة
شهادات SCED الصورة:
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
